中B型货架

中B型货架介绍

中B型货架是中型货架的一种,由柱片、横梁、层板组成。中B型货架与其它中型货架相比,最大区别在于柱片的组成方式。中B型货架的柱片组成是由立柱、横撑、斜撑,由螺丝组合而成。柱片与横梁之间为挂接方式。每层高度以50mm的节距可调。其承载能力为200-800KG。除钢板外,也可以使用木板作为层板。

中型货架-中B型货架

中B型货架部件及三立柱的两种连接方式

中型货架-中B型货架 中型货架-中B型货架
中B型货架柱片的组成(右为三立柱) 中B型货架层板与横梁
中型货架-中B型货架 中型货架-中B型货架
中B型货架三立柱布局方式一 中B型货架三立柱布局方式二

中B型货规格及参数说明

货架一般尺寸范围(mm)
每层承重(kg)
材料(mm)
长度(L)
深度(W)
高度(H)
3000以下
1000以下
无特殊限制
200-500kg
立柱:55*47*2.0
横梁:60*40(80*50)*1.5
层板:0.8

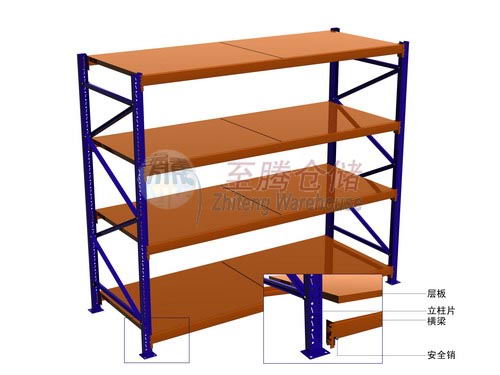

中B型货架立体示意图

中型货架-中B型货架

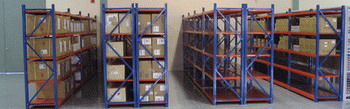

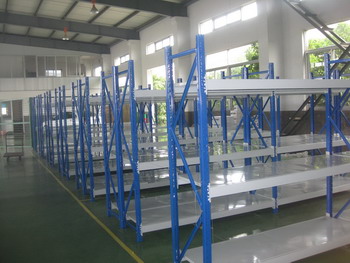

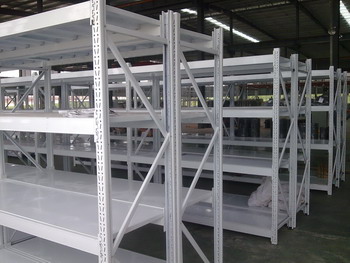

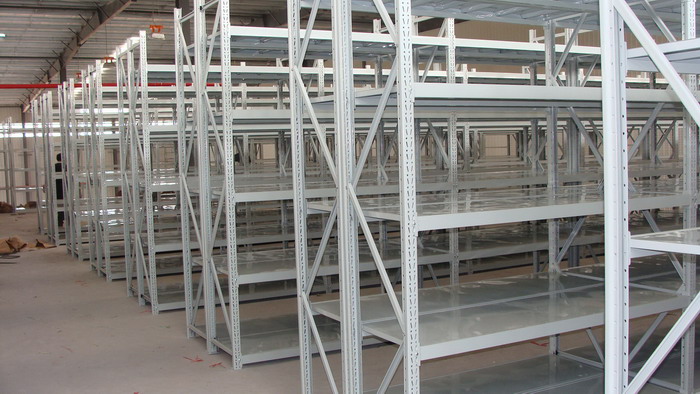

中B型货架相关案例


中型货架-中B型货架中型货架-中B型货架

中型货架-中B型货架 中型货架-中B型货架
中型货架-中B型货架 中型货架-中B型货架
您现在查看的产品是中B型货架,与它同属于中量型货架的产品还有:
